氧化反應是半導體芯片制程中基本工藝之一，是一種添加工藝，將氧氣加入到硅晶圓后在晶圓表面形成二氧化硅薄膜。薄膜是在高溫下形成，故也稱之為“熱氧化”。

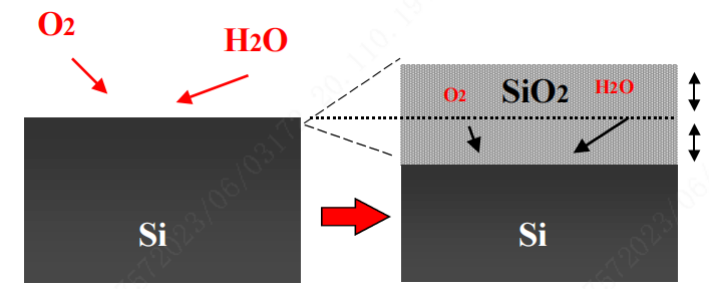

硅很容易和氧發生反應，因此自然界中的硅大多以二氧化硅形態存在，如石英砂。硅很快和氧氣（水蒸氣）發生反應在硅表面形成二氧化硅，反應式可以表示為：
氧化過程中的氧是氣體，硅來自固態襯底，因此當生長二氧化硅時，就會消耗襯底上的硅，這層薄膜將朝向硅襯底內生長。高溫時的熱能使氧分子移動得更快，且使氧分子擴散穿過已經形成的氧化層與硅產生化學反應生成更厚的二氧化硅。溫度越高，氧分子移動得就越快，氧化薄膜生長的速度也就越快。高溫生長的氧化薄膜質量比低溫生長的薄膜高，所以為了獲得高質量的氧化薄膜及較快的生長速率，氧化過程必須在石英爐中高溫環境下進行。氧化是一種很慢的過程，甚至在溫度超過1000攝氏度的高溫爐中都要花費數小時才能生長出厚度約為5000A的氧化層。因此氧化工藝通常是批量過程，可同時處理50 - 200片的晶圓以獲得合理的產量。
硅的氧化工藝是整個IC過程的基本工藝之一。二氧化硅有許多應用：

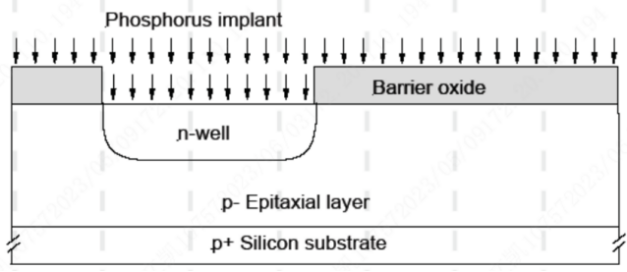

屏蔽氧化層，阻擋光刻膠以避免硅片受污染，也可以在離子進入單晶硅之前先將離子散射以減小通道效應。

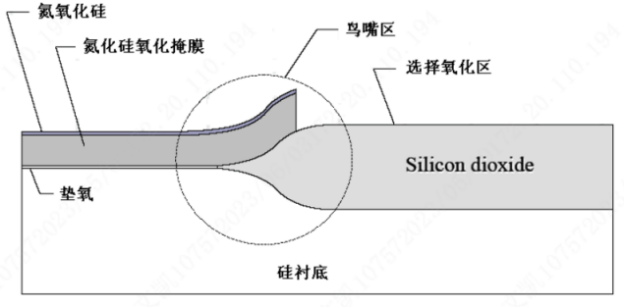

襯墊氧化層，用于減小氮化硅與硅之間的應力，如果沒有二氧化硅墊層作為應力緩沖，LPCVD氮化硅層高達10l0dyn/cm2 （達因/平方厘米）的張力將導致硅晶圓產生裂縫甚至破裂。

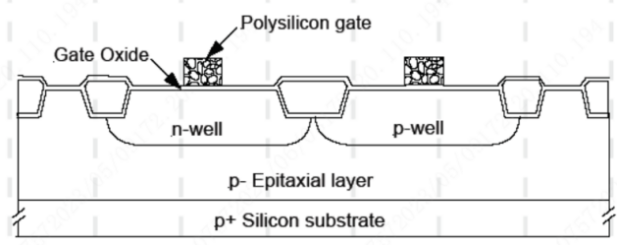

柵極氧化層，MOS結構的電介質層，用于實現電流通路，進行場控的介質。
